一、概述

HD系列單機袋式除塵器是原H89系列單機除塵器的換代產品。

該系列機組有六種規格:分A/B/C三型，A型設灰門，B型設抽屜，c型既不設灰門也不帶抽屜，下部法蘭由根據用戶要求直接配接在庫頂、料倉、皮帶運輸轉運處等揚塵設備上就地對粉塵直接回收。

二、結構特點

1、風機部件采用通用標準風機。

2、濾料選用的時729圓筒濾袋。

3、清灰機構是采用電動機帶動連桿機構，使濾袋抖動而清除濾袋內表面的方法，其控制裝置分手控或自控兩種。清灰時間的長短由用戶自行調節時間繼電器。(電控箱請用戶隨除塵器配套訂購)

4、灰門采用抽屜式和灰斗式兩種結構。

三、工作原理

隨過濾時間，濾袋內表面粘附的粉塵也不斷增加，濾袋阻力隨之上升，從而影響除塵效果，采用自控清灰機構進行定時遙振清灰或手控清灰機構停機后自動遙振數十秒，使粘在濾袋內表面的粉塵抖落下來，分產落到灰門，抽屜或直接落到輸送皮帶上。

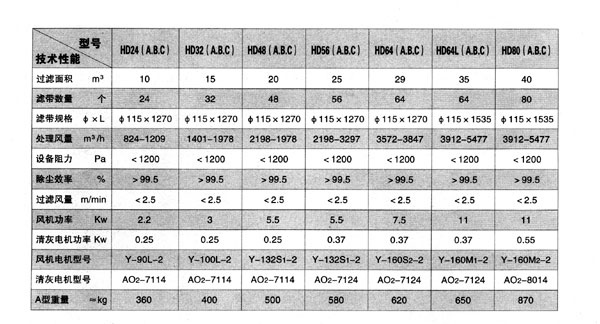

四、HD系列單價袋式除塵器技術性能參數

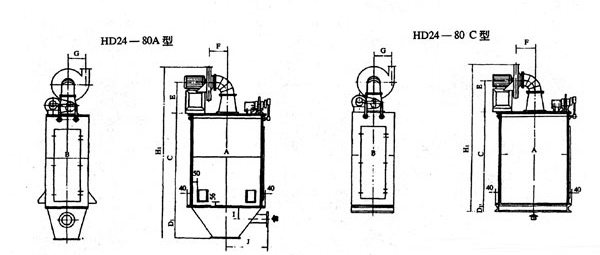

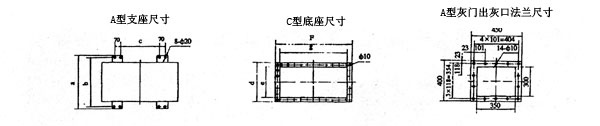

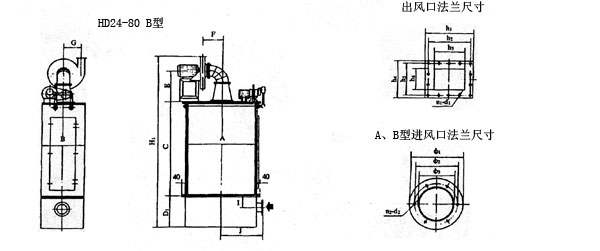

五、HD系列單機袋式除塵器外形圖

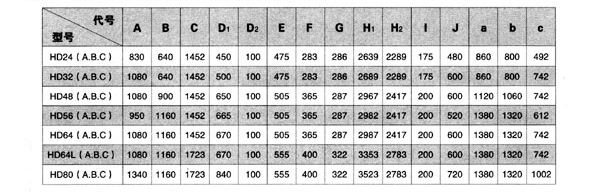

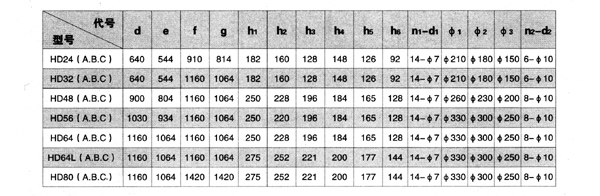

六、HD系列單機袋式除塵器外部參數及聯接尺寸

七、使用說明

1、HD系列單機除塵器機組，安裝在產生粉塵的機械設備鄰近處，并由用戶按照除塵機組上進風口尺寸，自行配制金屬或塑料吸塵管道和吸塵罩。

2、機組工作前應檢查檢修門，各法蘭連接處是否密封，以免泄露，降低除塵效果。

3、該機組電壓為380V，從機組外部電線接上電源后即可開始使用，初運轉時，應注意風機的轉動方向（如反轉，則只需條換電源接線)。

4、機組電控箱蓋，在工作時不得隨意打開，如需調清灰時間，或需檢修電路時，應停機或切斷電源后及你選哪個工作。

5、根據粉塵性質和含塵濃度的大小,調節定時清灰。

6、吸塵罩是保證機組處于好狀態的關鍵配件，使用單位根據加工件的外型尺寸及粉塵的性質，按通、近、封、便設計吸塵罩的原則，制作理想的吸塵罩。

7、本機組不適用于潮濕和帶有腐蝕的氣體，不應長時間處理高于120℃的廢氣，如需用于處理高溫廢氣,請告知制造廠家做高溫濾布。
